理解调整不平衡技术的着重点

发布时间:2017/6/11 6:39:07 调整不平衡技术 作者:wangzhaojun浏览:

       调整不平衡电流装置中采用了4组同步编组开关控制12台单相400V(450V)电力电容器,即每台同步编组开关控制3台单相额定电压400V(450V)的电力电容器。由调整不平衡控制器通过RS485串口通讯方式发出指令,同步编组开关根据指令控制每台电容器是接在“相与相”之间还是“相与零”之间。

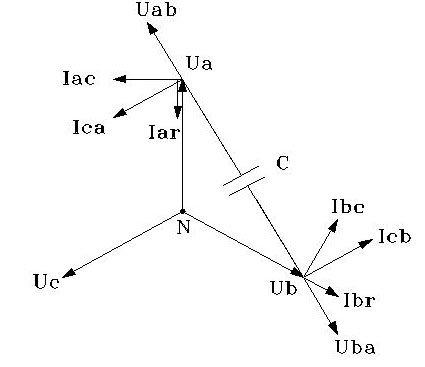

       当某台电容器只接在“相与相”之间,就实现了相与相之间的有功转移(调整)和无功的补偿,如电容器接在了AB相之间,就意味着该电容器在补偿AB相无功的同时将A相的部分有功转移到了B相。
  也就是说:有功电流的转移是有方向的,即:如果在AB相间跨接电容,那么有功电流只能由A相转移到B相,不能由B相转移到A相。同理:如果在BC相间跨接电容,那么有功电流只能由B相转移到C相,不能由C相转移到B相。如果在AC相间跨接电容,那么有功电流只能由C相转移到A相,不能由A相转移到C相。
      具体能够转移多少有功电流?被转移的有功电流与电容中的电流有确定的比例关系。
  另外,当某台同步编组开关下的三台电容器都接在了相间,即C1接在AC相之间、C2接在AB相之间、C3接在BC相之间。那么该同步编组开关处于共补状态,对于负荷的平衡部分才会采取这种连结补偿方式。
  相与零之间跨接电容器其本质就是分相补偿,设计该功能是为了充分利用电容器,对于没有进行调整补偿操作的电容器去进行分相补偿无功,使系统无功最小!这时的单相400V电力电容器接于相线对零线时,补偿量是标称值的1/3。
  有人会问:三相电容器也是接在相与相之间啊!也有转移有功的能力吗?
      不要忘了,三相电容器在三相之间的容量是等量的,所以,没有转移有功的能力!

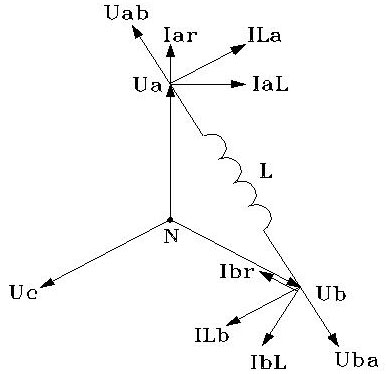

  调整不平衡的技术原理中提到了,要实现不平衡有功电流的调整需要使用电感!如果在实际的无功补偿装置中使用电感是不适合的,因为电感的价格高、损耗大、重量大。
       所幸的是,实际的电力系统负荷总是存在电感的,正因为负荷存在电感,才会有无功、才需要进行无功补偿,于是我们就可以利用负荷的电感来调整不平衡有功电流。
       理论计算与实践经验均表明:只要在各"相与相"之间以及各"相与零线"之间恰当的接入不同数量的电容器,就可以实现在无功补偿的同时调整不平衡有功电流。
  由于调整不平衡有功电流需要利用负荷的电感,因此负荷系统的功率因数越低意味着可以利用的电感越多,投入的调整补偿的电容量就会越多,则调整不平衡有功电流的能力就越强。
       计算表明:如果系统负荷的功率因数为0.7,那么最大相电流是最小相电流2倍的情况可以调整到平衡。如果负荷的功率因数为0.85,那么最大相电流是最小相电流1.5倍的情况可以调整平衡。如果负荷的功率因数为1,那么就意味着没有可以利用的电感,因此无法进行不平衡电流的调整。

  如果系统的功率因数就是很高,是不是调整不平衡装置就没有实际应用了?回答是否定的!该技术产品虽然对于调整不平衡电流有一定的前提条件,当调整不平衡的条件不具备时,该产品还具有分相补偿功能。
      实际的现场应用证明,即使在特殊条件下,调整不平衡的效果不是十分理想,但是功率因数补偿效果总能够补偿到0.95以上。
