在相间跨接电阻可以在相间转移无功

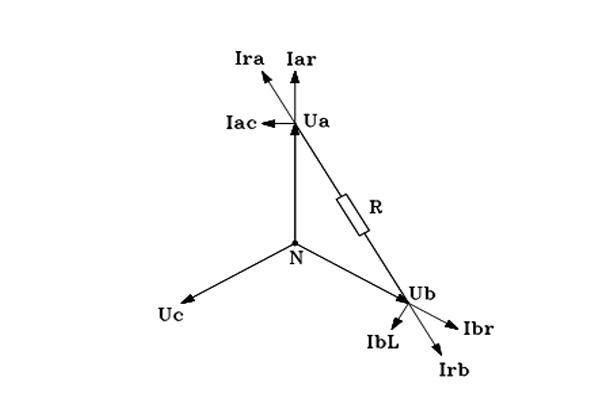

下面结合矢量图进行说明：

图中的电阻R跨接在A相与B相之间，电阻R两端为线电压。

从A相看，电阻的电流为Ira，Ira与线电压Uab同相位，超前A相电压Ua 30°，Iar可以分解成两部分，一部分为超前Ua 90°的容性电流Iac，一部分为与Ua方向相同的有功电流Iar。

从B相看，电阻的电流为Irb，Irb与线电压Uba同相位，滞后B相电压Ub 30°，Ibr可以分解成两部分，一部分为滞后Ub 90°的感性电流IbL，一部分为与Ub方向相同的有功电流Ibr。

因而可以确定电阻R将A相的一部分无功转移到了B相，于是A相的无功减少变成容性，B相的无功增加变成感性。

因此我们可以说，在A相与B相之间跨接电阻，不但在A相与B相出现有功电流，而且可以将一部分无功电流从A相转移到B相。
