阶梯式无功补偿控制器
成果类别： 阶梯式无功补偿控制器
阶梯式无功补偿控制器专门用于使用交流接触器控制电容器投切。可以同时控制4~12台交流接触器。
独创的阶梯式电容器布置结构；适度过补偿功能；谐波检测、过载保护功能......特别适用于交力率电费的用户和已经安装了无功补偿装置而仍然要交力率电费的用户进行改造！
该补偿控制器主要性能特点如下：
1，使用32位ARM高性能单片机LPC2132进行控制，在最大限度地简化控制器复杂程度的同时，获得精确的参数检测结果和精密的控制效果。
2，检测精度高。采用交流采样技术，被检模拟量经分压后直接输入LPC2132的A/D转换器进行采样，避免了输入处理电路导致的误差。每个输入通道的采样速率高达每秒20000次，2个输入通道（1个电压通道，1个电流通道）的总采样速率高达每秒40000次。
高速采样和精心设计的控制软件充分满足了精密测量的要求，不但可以对谐波电压和谐波电流进行检测，而且可以在谐波干扰严重的情况下保证测量的精度。电压检测分辨率可达0.1V，电流检测分辨率可达0.1A，功率因数检测分辨率可达0.001。
3，使用2排数码管，可同时显示2项数据，便于查看大量的显示数据。
4，具有过补偿设定功能，可以在低压侧对变压器自身的无功电流进行补偿，从而最大限度地减少系统损耗。
5，具有过电压及欠电压保护功能。保护电容器不会因过电压而损坏，保护交流接触器不会因过电压及欠电压而损坏。
6，具有谐波检测和谐波过载保护功能。可以检测20次以下的奇次整数谐波以及1000Hz以上的分数谐波，电压谐波和电流谐波同时检测并可以显示，可以显示各谐波的幅值与畸变率。
由于各次谐波对电容器的影响不同，控制器对系统的谐波保护是与谐波频率相关的，即对于频率越高的谐波其保护门限越低，从而可以对电容器提供完善的保护。当谐波电压超过允许值时，可以切除电容器，从而保护电容器不会由于谐波过载而损坏。当系统的谐波电压减少时，可以自动重新投入电容器。
7，最多可以控制12台交流接触器。因此可以控制12台三相电容器。电容器容量按阶梯布置，在控制若干台设定容量的情况下，另外控制一台1/4容量的电容器和一台1/2容量的电容器，最大步进台阶为总容量的1/43，因此可以满足对补偿精度的要求。
8，控制器以系统的无功功率和有功功率为依据控制电容器的投切，在保证不会出现轻载震荡现象的前提下实现补偿无功电流的目标。
主要技术指标：
额定电压：AC 220V±10%
检测功能：四象限检测
投切依据：无功功率
电流采样输入：AC 0～5A
输出容量：1A/路
控制对象：交流接触器（AC220V）

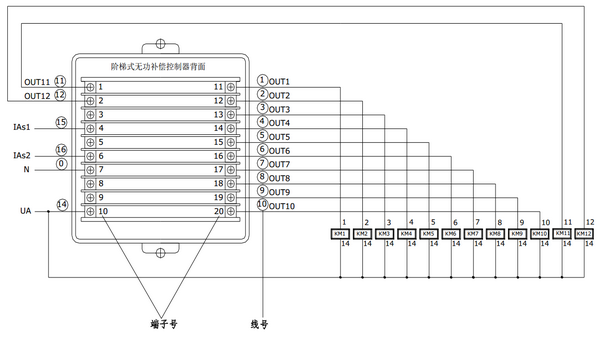

PT4J12型阶梯式无功补偿控制器接线原理图：
