调整不平衡电流控制器

专题分类: 成果展示

使用32位ARM高性能单片机LPC2132进行控制,在最大限度地简化控制器复杂程度的同时,获得精确的参数检测结果和精密的控制效果

      调整不平衡电流无功补偿控制器的主要性能特点如下:
      1,使用32位ARM高性能单片机LPC2132进行控制,在最大限度地简化控制器复杂程度的同时,获得精确的参数检测结果和精密的控制效果。
      2,检测精度高。被检模拟量经分压后直接输入LPC2132的A/D转换器进行采样,避免了输入处理电路导致的误差。每个输入通道的采样速率高达每秒20000次,6个输入通道(3个电压通道,3个电流通道)的总采样速率高达每秒120000次。高速采样和精心设计的控制软件充分满足了精密测量的要求,不但可以对谐波电压和谐波电流进行检测,而且可以在谐波干扰严重的情况下保证测量的精度。电压检测分辨率可达0.1V,电流检测分辨率可达0.1A,功率因数检测分辨率可达0.001。
      3,使用3排数码管,可同时显示3项数据,便于查看大量的显示数据,亦便于进行检测量的比较。例如:三相电流同时显示,电流是否平衡一目了然。
      4,具有适度过补偿功能,可以在低压侧对变压器自身的无功电流进行补偿,从而最大限度地减少系统损耗。
      5,具有谐波检测和谐波过载保护功能。可以检测20次以下的奇次整数谐波以及1000Hz以上的分数谐波,三相电压谐波和三相电流谐波同时检测并可以显示,可以显示各谐波的幅值与畸变率。由于各次谐波对电容器的影响不同,控制器对系统的谐波保护是与谐波频率相关的,即对于频率越高的谐波其保护门限越低,从而可以对电容器提供完善的保护。当谐波电压超过允许值时,可以切除电容器,从而保护电容器不会由于谐波过载而损坏。当系统的谐波电压减少时,可以自动重新投入电容器。
      6,最多可以控制28台电容器。除了可以控制12台用于调整不平衡电流的单相(400V))电力电容器外,还可以另外控制16台用于三相同时补偿的三相电容器,可以满足对大容量补偿的控制要求。

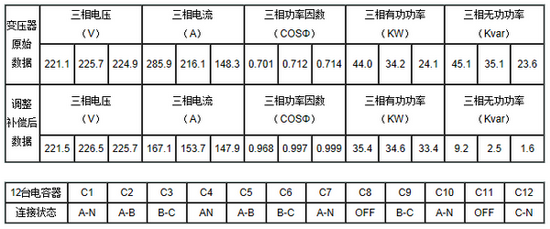

      7,控制器以系统的无功功率和有功功率为依据控制电容器的投切,在保证不会出现轻载震荡现象的前提下实现调整不平衡有功电流和补偿无功电流的目标。
      8,使用按地址编码串行通讯的方式对同步编组开关以及同步开关进行控制,使接线变得非常简单。
      主要技术指标:
      额定电压:400V±10%, 三相四线
      检测功能:四象限检测
      投切依据:有功、无功功率
      电流输入:AC 0~5A
      输出控制:RS485通讯控制
      应用形式:与同步编组开关及PTK4T型同步开关配套使用
        本控制器为面板安装式,面板开孔尺寸为92×92mm

      调整不平衡电流控制器接线图:
