现场现象：
       无功补偿装置安装以后，发现所有的电容器均投入运行，但控制器显示的功率因数和无功功率并没有改善，在电容器的投入过程中，控制器显示的电流值和功率因数值没有变化，在无功补偿装置停机切除电容器的过程中，控制器显示的电流值和功率因数值也没有变化。控制器的电压、电流、功率因数的显示功能正常。
       分析与处理：
       由于电流显示功能正常，因此基本可以排除电流互感器和控制器损坏的可能性。根据故障现象基本可以确定问题在于电流互感器安装位置错误。

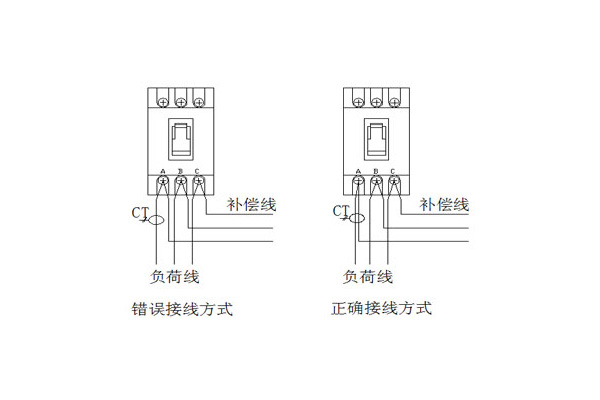

       实际现场的无功补偿装置安装在变压器旁边，无功补偿装置的补偿线（电源线）与负荷线均直接连接在变压器总开关的出线螺丝上。而电流互感器CT穿在负荷线上。造成电流互感器只能检测负荷电流，不能检测无功补偿装置的电流。（接线示意见下图）
       由于负荷功率因数偏低，无功补偿装置开始投入电容器，但电容器投入后，负荷本身的功率因数并没有变化，最终将所有电容器都投入以后，负荷功率因数仍然没有变化，从而导致上述故障现象。

       原因发现以后，将无功补偿装置的补偿线（电源线）也穿过电流互感器CT再接到变压器总开关的出线螺丝上，故障现象消除。
