为了深入了解电力电容器的投入和切除时刻的电路状态，我们采用YL2型涌流检测仪对无辅助接点的接触器、电容器投切专用接触器和同步开关，投切同一容量电容器进行了对比实验。
        实验步骤如下：
        实验一：采用拆除辅助接点的CJ19电容器投切专用接触器（相当于普通接触器）；电容器为BSMJ0.4-15-3；电流采样互感器为300/5A(一次线串4匝）。投入和切除捕捉的波形见下图1和图2。
        实验二：采用CJ19电容器投切专用接触器；电容器为BSMJ0.4-15-3；电流采样互感器为300/0.1A(一次线串4匝）。投入和切除捕捉的波形见下图3和图4。

        实验三：采用WSBC_PTK4U型同步开关；电容器为BSMJ0.4-15-3；电流采样互感器为300/0.1A(一次线串4匝）。投入和切除捕捉的波形见下图5和图6。

图1

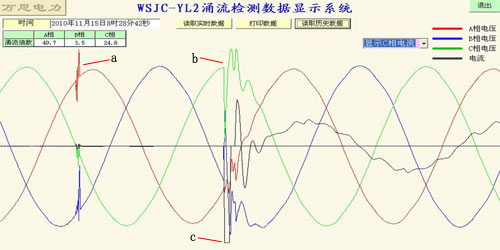

       图1波形分析：从a时刻看，A、B相接点已经闭合，所以对A、B相电压产生了影响。从b时刻看，C相接点已经闭合，造成C相电压畸变，涌流非常严重，以至于超出检测仪检测范围，造成电流在c点出削峰。

图2

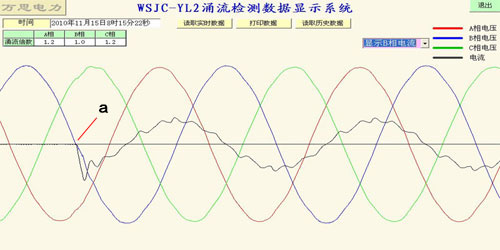

       图2波形分析：从a时刻看，接触器触点处于颤动状态，造成电压波形的严重畸变。在ab段看，接点已经断开，但电弧仍在燃烧，直至b时刻电弧才熄灭、电流消失。

图3

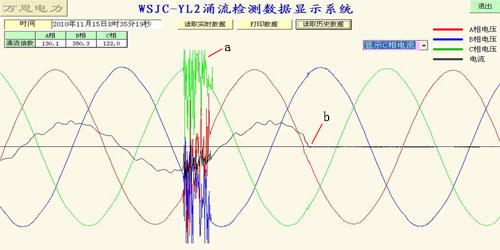

        图3波形分析：从a时刻看，接触器触点闭合对电压波形造成了影响、涌流很大。

图4

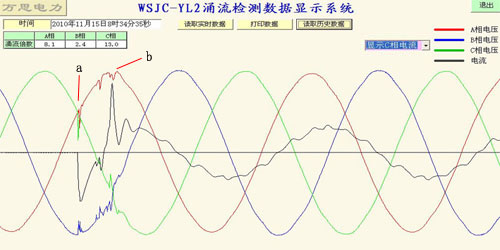

       图4波形分析：从a时刻看，接触器触点也是处于颤动状态，造成电压波形的严重畸变。在ab段看，接点已经断开，但电弧仍在燃烧，直至b时刻电弧才熄灭、电流消失。

图5

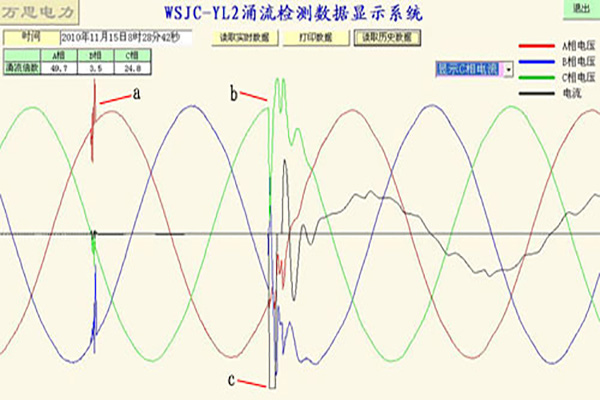

        图5波形分析：从a点看，当B相电压正处于零点时触点闭合，涌流很小。

图6

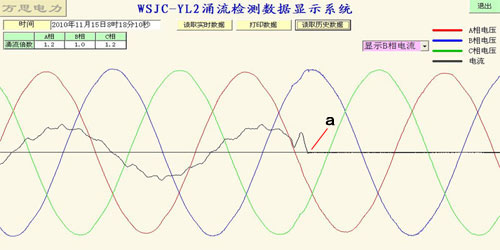

        图6波形分析：从a点看，B相电压处于峰值，电流为零，触点断开。
        实验结论：CJ19电容器投切专用接触器与普通接触器相比，虽然配备了有抑制涌流的辅助接点，投入时的涌流比普通接触器有所减少，但投入时同样会对电压波形造成影响。两者在切除时刻没有区别。
        需要强调是：无论哪种接触器在切除电容器时都会对系统造成影响，这是一般人想不到的！
        同步开关无论在投入还是切除时刻，都不会对系统产生影响。完美体现电容器的过零投入和切除！
