接触器投切电容器这是传统的投切方式，由于三相交流电的三相相位互差120度，对于交流接触器的投切控制，理论上不存在最佳操作相位点。即投切的瞬时具有不可选择性。由于投入或切除相位点是随机的，投入时会产生幅值很大、频率很高的涌流。严重时会发生触电熔焊现象。同样，在切除时，易产生电弧，烧损触头和操作过电压，而涌流和操作过电压对电容器会造成严重危害。

       下面是采用涌流检测仪对无辅助接点的接触器和电容器投切专用接触器，投切同一容量电容器进行了对比分析。

       一：采用拆除辅助接点的CJ19电容器投切专用接触器（相当于普通接触器）；电容器为BSMJ0.4-15-3。投入捕捉的波形见图1；切除捕捉的波形见图2。

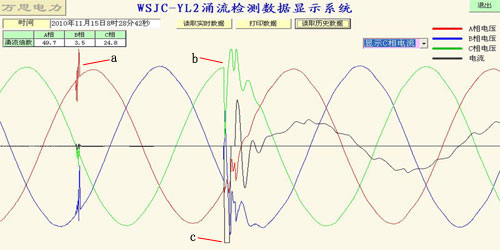

图1

       投入波形分析：从a时刻看，A、B相接点已经闭合，所以对A、B相电压产生了影响。从b时刻看，C相接点已经闭合，造成C相电压畸变，涌流非常严重，以至于超出检测仪检测范围，造成电流在c点出削峰。

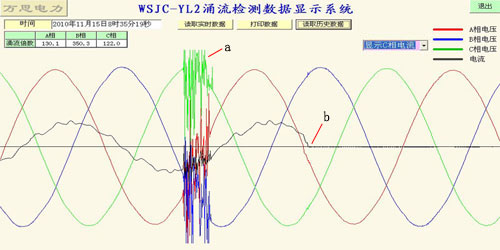

图2

       切除波形分析：从a时刻看，接触器触点处于颤动状态，造成电压波形的严重畸变。在ab段看，接点已经断开，但电弧仍在燃烧，直至b时刻电弧才熄灭、电流消失。

       二：采用CJ19电容器投切专用接触器；电容器为BSMJ0.4-15-3。投入捕捉的波形见图3；切除捕捉的波形见图4。

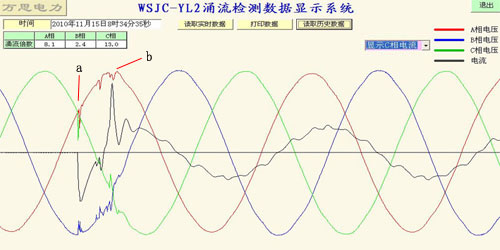

图3

      投入波形分析：从a时刻看，接触器触点闭合对电压波形造成了影响、涌流很大。

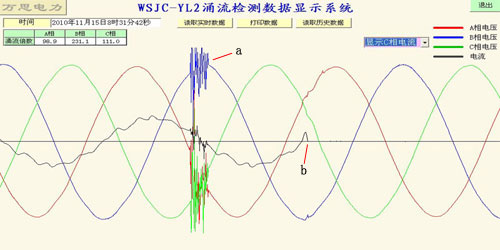

图4

       切除波形分析：从a时刻看，接触器触点也是处于颤动状态，造成电压波形的严重畸变。在ab段看，接点已经断开，但电弧仍在燃烧，直至b时刻电弧才熄灭、电流消失。

       分析结论：CJ19电容器投切专用接触器与普通接触器相比，虽然配备了有抑制涌流的辅助接点，投入时的涌流比普通接触器有所减少，但投入时同样会对电压波形造成影响。两者在切除时刻没有区别。

       需要强调是：无论哪种接触器在切除电容器时都会对系统造成影响，这是一般人想不到的！
